Dřevěné modely ve slévárenství



Dřevěné modely představují po staletí základní nástroj slévárenského řemesla, jehož kořeny sahají až do starověku.

- Zdeněk Veitz


Již od prvních pokusů o výrobu kovových předmětů potřebovali slévači formu, která by definovala tvar budoucího výrobku. Dřevo se díky své dostupnosti, opracovatelnosti a relativní stabilitě stalo přirozeným materiálem pro výrobu těchto modelů. Ačkoliv moderní technologie přinášejí nové možnosti, dřevěné modely zůstávají klenotem každé tradiční slévárny a svědectvím řemeslného mistrovství našich předků.

Historie dřevěných modelů

V průběhu středověku a průmyslové revoluce se umění výroby dřevěných modelů zdokonalovalo a předávalo z generace na generaci. Modeláři byli vysoce ceněnými řemeslníky, kteří museli dokonale rozumět nejen zpracování dřeva, ale i technologii odlévání, smrštění kovů a odlévacím postupům.

Historicky se pro výrobu modelů používaly především tvrdé dřeviny jako dub, buk nebo jasan, které zajišťovaly odolnost proti opotřebení a tvarovou stálost. Měkčí dřeva jako lípa nebo topol se využívala pro méně namáhané části nebo pro jaderníky. Každý model byl unikátním dílem, ručně vyráběným s mimořádnou přesností a citem pro detail.

Výroba dřevěného modelu byla časově náročným procesem, který vyžadoval dokonalou znalost dřeva jako materiálu. Modelář musel počítat s přirozenými vlastnostmi dřeva, jako je sesychání a bobtnání, a proto často využíval techniky jako lepení vrstev napříč vlákny nebo kombinaci různých druhů dřev pro zajištění maximální stability. Větší modely se vyráběly z několika kusů, které se pečlivě spojovaly pomocí čepů, kolíků a dalších tradičních truhlářských spojů.


Technické aspekty dřevěných modelů

Výroba kvalitního dřevěného modelu vyžaduje zohlednění několika klíčových faktorů. Modelář musí především počítat se smrštěním kovu při tuhnutí, což znamená, že model musí být o něco větší než konečný odlitek. Míra smrštění se liší podle typu kovu – od přibližně 1 % u litiny až po více než 2 % u některých slitin hliníku.

Další technickou výzvou je navržení tzv. úkosů, které umožňují snadné vyjmutí modelu z formy bez poškození formovací směsi. Tyto úkosy obvykle činí 1-3° a musí být aplikovány na všechny svislé plochy modelu. Model také musí obsahovat přídavky na obrábění v místech, kde bude odlitek následně obráběn.

Povrchová úprava dřevěných modelů hraje také klíčovou roli. Tradičně se modely natíraly speciálními modelářskými laky, které chránily dřevo před vlhkostí a zároveň poskytovaly hladký povrch, jenž usnadňoval vyjímání modelu z formy. Běžná byla i praxe barevného rozlišení různých částí modelu – například červená barva označovala jádra nebo dutiny, zatímco černá nebo modrá značila hlavní těleso modelu.

Současná hodnota dřevěných modelů

V současné době, navzdory technologickému pokroku, zůstávají dřevěné modely cenným aktivem tradičních sléváren. Jejich hodnota nespočívá pouze v materiálu, ale především v řemeslném zpracování, přesnosti a historickém know-how, které v sobě ukrývají.

Tradiční slévárny často vlastní stovky či dokonce tisíce dřevěných modelů, které jsou pro ni skutečným klenotem a provozním kapitálem podniku. V účetnictví sléváren figurují tyto modely jako významné aktivum, někdy dosahující hodnoty milionů korun. Modely pro klasické výrobky, jako jsou klavírní rámy, umělecké odlitky nebo technické součásti, byly mnohdy vytvořeny před desítkami let a jejich nahrazení by bylo extrémně nákladné.

Dřevěné modely mají také výhodu v tom, že jsou relativně lehké a snadno opravitelné. Poškozené části lze vyměnit nebo opravit, a tak prodloužit životnost modelu o další desítky let. Tato dlouhověkost činí z dřevěných modelů nejen technologický, ale i ekonomický nástroj, který se vyplatí pečlivě uchovávat a udržovat.

Modelářské řemeslo v moderní době

Přestože moderní technologie jako CNC obrábění přinesly do výroby modelů vyšší přesnost a opakovatelnost, ruční výroba dřevěných modelů se stále uplatňuje zejména pro velké a jednoduché tvary nebo při výrobě malých sérií. Zkušení modeláři dokáží vyrobit model rychleji a ekonomičtěji než programování a nastavení CNC stroje, zvláště pokud se jedná o prototyp nebo kusovou výrobu.

Moderní modelárny dnes často kombinují tradiční postupy s novými technologiemi. Návrh modelu se provádí pomocí CAD softwaru, ale samotná výroba může být stále ruční, s využitím moderních nástrojů a materiálů. Kromě tradičních dřevin se dnes používají i materiály jako umělé dřevo, epoxidové pryskyřice nebo polyuretanové bloky, které nabízejí větší rozměrovou stabilitu a snazší opracovatelnost.

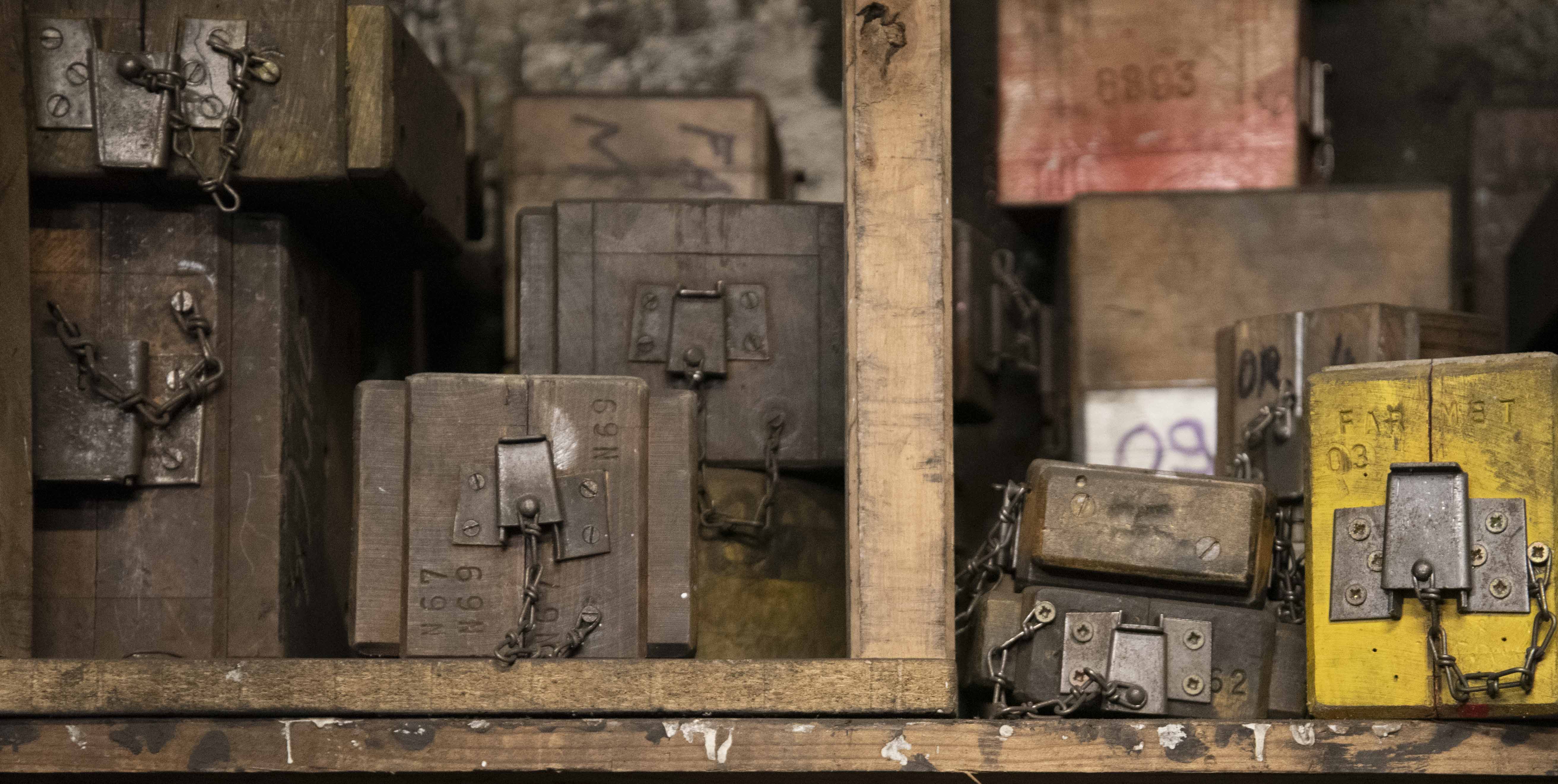

Dřevěné modely

Navzdory technologickému pokroku zůstává role modeláře nenahraditelná. Jeho zkušenosti a cit pro materiál umožňují vytvářet modely, které nejen splňují technické požadavky, ale jsou také ekonomicky výhodné a prakticky použitelné v provozu slévárny.

Nástup nových technologií

S nástupem aditivních technologií, především 3D tisku, vstupuje modelářství do nové éry. 3D tisk umožňuje vytvářet složité modely bez nutnosti složitého obrábění, s vysokou přesností a v relativně krátkém čase. Pro prototypy a malé série může být 3D tisk ekonomicky výhodnější než tradiční výroba.

Současné 3D tiskárny dokáží pracovat s různými materiály, od plastů přes pryskyřice až po kovové prášky, což umožňuje vytvářet modely s různými vlastnostmi podle konkrétních požadavků. Některé materiály pro 3D tisk jsou speciálně vyvinuty pro slévárenské účely a mohou být dokonce použity přímo pro vytvoření spalitelného modelu, který se při odlévání z formy vypálí (tzv. list pattern casting).

Nicméně, navzdory těmto výhodám, mají dřevěné modely několik nenahraditelných předností – především dlouhou životnost, odolnost proti tepelnému namáhání při formování a schopnost absorbovat vlhkost z formovací směsi. Tyto vlastnosti činí dřevěné modely stále relevantními i v éře digitálních technologií.


Budoucnost modelářství

Budoucnost pravděpodobně přinese hybridní přístup, kdy tradiční slévárny budou kombinovat své historické dřevěné modely s moderními technologiemi. Některé části modelů mohou být vyráběny pomocí 3D tisku, zatímco základní konstrukce zůstane dřevěná.

Digitalizace existujících dřevěných modelů pomocí 3D skenování představuje další cestu, jak zachovat cenné historické know-how a zároveň využít výhod moderních technologií. Naskenované modely mohou být archivovány v digitální podobě, což zajišťuje jejich ochranu před ztrátou v případě poškození originálu. Zároveň mohou být digitální data použita pro výrobu nových modelů pomocí CNC obrábění nebo 3D tisku.

Výzkum v oblasti nových materiálů pro modelářství také pokračuje. Vyvíjejí se kompozitní materiály, které kombinují výhody dřeva s vlastnostmi moderních polymerů, jako je rozměrová stabilita a odolnost proti vlhkosti. Tyto materiály by mohly v budoucnu nahradit tradiční dřevo v některých aplikacích, zvláště tam, kde je vyžadována vysoká přesnost a opakovatelnost.

Významné modelářské tradice v ČR

Česká republika má bohatou tradici slévárenství a s ním spojeného modelářství. Historicky významné slévárny jako ČKD, Škoda nebo Vítkovické železárny měly své vlastní modelárny, kde pracovaly desítky vysoce kvalifikovaných modelářů.

V současnosti tuto tradici udržují nejen velké průmyslové slévárny, ale i menší specializované podniky, jako je Slévárna v Novém Městě nad Metují. Tyto slévárny často uchovávají historické modely, které představují nejen provozní nutnost, ale i kulturní dědictví.

Výuka modelářství má v České republice také svou tradici, ať už na středních odborných školách nebo formou učňovského vzdělávání. Tyto vzdělávací programy se dnes modernizují a zahrnují jak tradiční techniky, tak moderní technologie, čímž připravují novou generaci modelářů na výzvy 21. století.

Kulturní hodnota

Pro tradiční slévárny jako je Slévárna v Novém Městě nad Metují představují dřevěné modely nejen provozní nutnost, ale i součást kulturního dědictví a řemeslné tradice. Reprezentují kontinuitu slévárenského umění a zůstávají němými svědky průmyslové historie našich zemí.

Některé historické modely mají dokonce hodnotu uměleckých děl – zejména ty, které byly vytvořeny pro umělecké odlitky, sochy nebo architektonické prvky. Tyto modely často vyžadovaly nejen technické znalosti, ale i umělecké cítění a dovednosti blízké řezbářství.

V době, kdy se mnoho výrobních postupů standardizuje a automatizuje, představují dřevěné modely připomínku hodnoty lidské zručnosti, trpělivosti a řemeslného umu, který nelze plně nahradit žádnou technologií. Jejich uchování a dokumentace je důležitým úkolem nejen pro slévárny samotné, ale i pro instituce zabývající se průmyslovým dědictvím.

Závěr

Dřevěné modely jsou fascinujícím spojením mezi minulostí a budoucností slévárenství. Přestože nové technologie nabízejí alternativní cesty, dřevěné modely zůstávají důležitou součástí tradičního slévárenství. Jejich hodnota nespočívá pouze v praktickém využití, ale i v řemeslném umění a historickém dědictví, které představují.

Pro slévárny, jako je ta v Novém Městě nad Metují, představují tyto modely skutečný poklad – jsou kapitálem, který umožňuje pokračovat v tradici kvalitní výroby, a zároveň svědectvím o dovednostech a znalostech předchozích generací modelářů. V éře rychlých technologických změn nám dřevěné modely připomínají, že některé hodnoty, jako je kvalita, trpělivost a řemeslný um, zůstávají nadčasové.
